Humidor Lüfter - Dokumentation

Ich habe die Firmware und die Eagle Dateien für den Humidor Lüfter online gestellt. Alle wichtigen Informationen zu dem Projekt sind jetzt auf der Seite Humidor Lüfter zu finden.

LV-USBasp ist fertig

Am letzten Wochenende wurde es mal wieder Zeit ein wenig zu basteln. Die Teile und die Platine für den LV-USBasp von Pawel Szramowski hatte ich schon vor geraumer Zeit bestellt, jetzt ging es an den Aufbau. Ich habe das ursprüngliche Layout so angepasst, dass die Platine in ein TEKO Gehäuse …

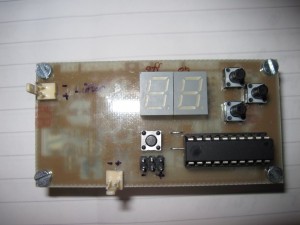

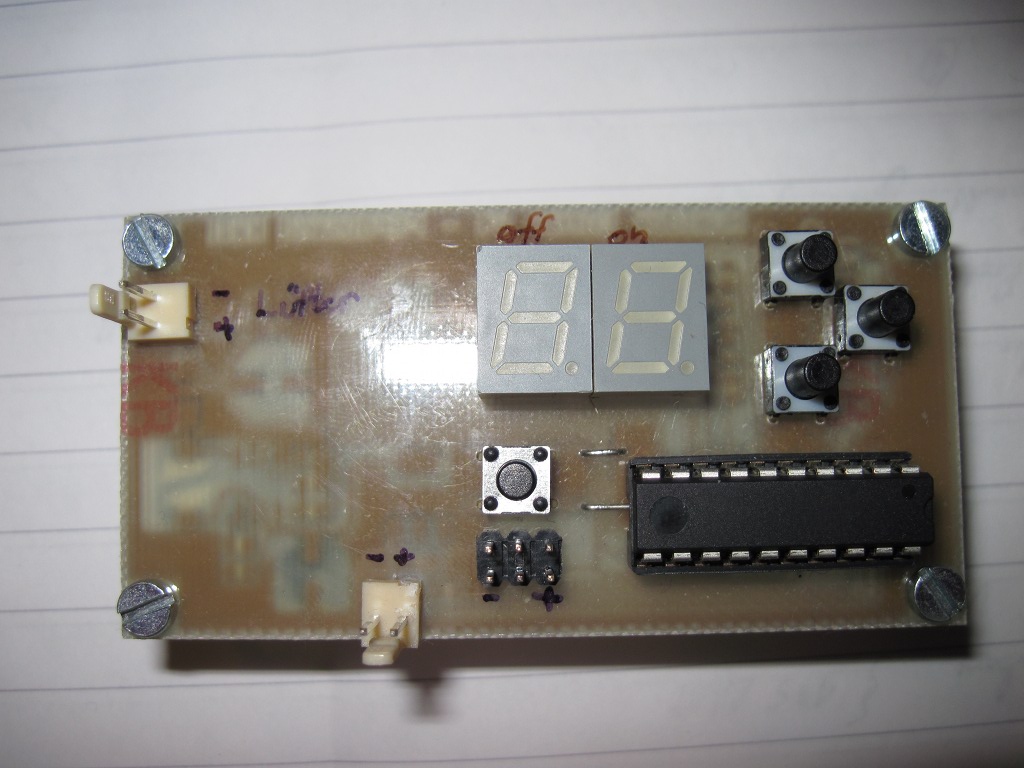

Humidor Lüfter - Update

Bei der Schaltung sind mir noch ein paar Fehler aufgefallen, außerdem fand ich das Platinenlayout letztendlich doch nicht schön.

Die Änderungen an der Schaltung:

• der MOSFET pull-up wurde korrekt an VCC angeschlossen
• das Schieberegister hängt jetzt an normalen Ports
• die Anschlüsse DISP0-1 und KEYPAD0-1 wurden umgelegt
• die LED-Anzeigen haben keinen …
